Mini Super Cub Hidro-Plano
Depois de uma tentativa fracassada de construir flutuadores para o Mini Super Cub a recompensa chegou!
Após semanas de pesquisas, dias correrias para nova matéria prima e dias para a construção...
A decolagem de sucesso!
Neste tópico você irá ler informações para construir os flutuadores de seu Mini Super Cub ou qualquer outro aeromodelo, claro que será apenas a mesma lógica e não mais as medidas e materiais aqui citados para o Mini Super Cub.
ATENÇÃO: Verifique a localização do CG da aeronave. (Iremos precisar destes dados mais tarde)
Materiais necessários para a confecção dos flutuadores e suportes.
Um bloco de isopor P3 com dimensões de 45x70x450mm
Chapas de alumínio com dimensões de 8x1mm (o comprimento é de aproximadamente 300mm cada umas das quatro chapas necessárias)
4 parafusos (p/ madeira) com dimensões de 20mm de comprimento x Ø3,5mm p/ rosca x Ø7 cabeça do paraf.
Uma chapa de madeira balsa
Confeccionando os flutuadores
Pegue o bloco de isopor P3 e desenhe em um de seus lados o perfil do flutuador com as medidas mostradas na imagem a baixo.
Após o perfil estar desenhado, risque na parte superior do bloco uma linha que o divide exatamente ao meio.
Com um aparelho específico para corte de isopor, corte o perfil do flutuador. Com toda a certeza sua cidade deve ter alguma empresa que tenha máquinas que façam este tipo de corte. O corte deve ser muito bem feito, pois, este bloco com o perfil será dividido em duas partes e os flutuadores deverão estar exatamente iguais para que a decolagem seja bem sucedida.
Após cortar o perfil do flutuador corte o bloco ao meio deixando dois flutuadores iguais.
ANTEÇÃO: Os flutuadores deverão ter um ângulo de 90° em seus cantos de contato com a água para que ele não seja puxado para baixo.
NÃO ARREDONDEM QUAISQUER DOS CANTOS QUE ENTREM EM CONTATO COM A ÁGUA!
Flutuadores com cantos arredondados sofrem o efeito físico chamado “Coanda” que recebe um tipo de sucção ganhando da sustentação da asa e assim o avião não decola ou mesmo consegue ganhar velocidade.
Ok! Flutuadores quase prontos é hora de impermeabilizá-los.
Se você quiser pintar os flutuadores esta é á hora. A impermeabilização dos flutuadores será feita com “papel contact transparente” (por ter propriedades de peso e viscosidade que serão aliadas na hora da decolagem) e devem ser colados por cima da pintura no isopor.
Para obter melhores dicas de pintura em isopor clique aqui.
Para que o “papel contact” cole bem é preciso lixar o isopor. Use uma lixa fina que não altere o perfil do flutuador e se o caso, para que ele não tire a pintura.
Cole o “papel contact” primeiro na parte de baixo do flutuador por toda sua extensão, procure não fazer emendas. Lembrando que o ângulo de 90° em relação ao “fundo” do flutuador e as laterais deve ser preservado.
Corte o excesso de “papel contact” das laterais, deixando apenas a parte de baixo totalmente coberta pelo mesmo.
Após este passo ser completado repita o processo nas laterais e no outro flutuador.
Veja exemplo nas imagens a baixo.
É hora de confeccionar os suportes para os flutuadores
Para a fabricação pegue as chapas de alumínio e marque algumas cotas para que você não se “perca” na hora de dobrá-la.

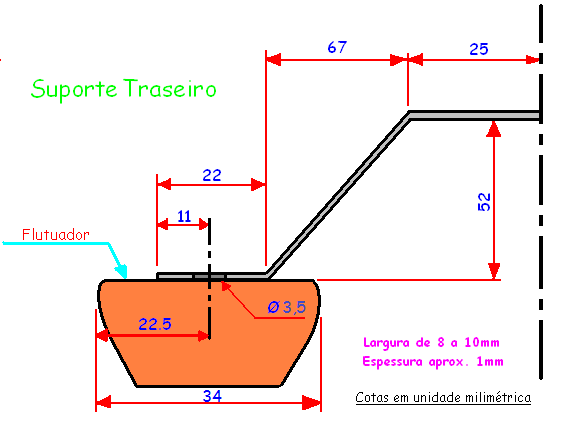

Na imagem á baixo você encontra todas as cotas para a tal marcação e dobragem.
Lembrando que existem medidas diferentes entre o suporte dianteiro e o traseiro.
Como o suporte de alumínio é um material dúctil e maleável, ele não suportará o peso da aeronave sozinho.

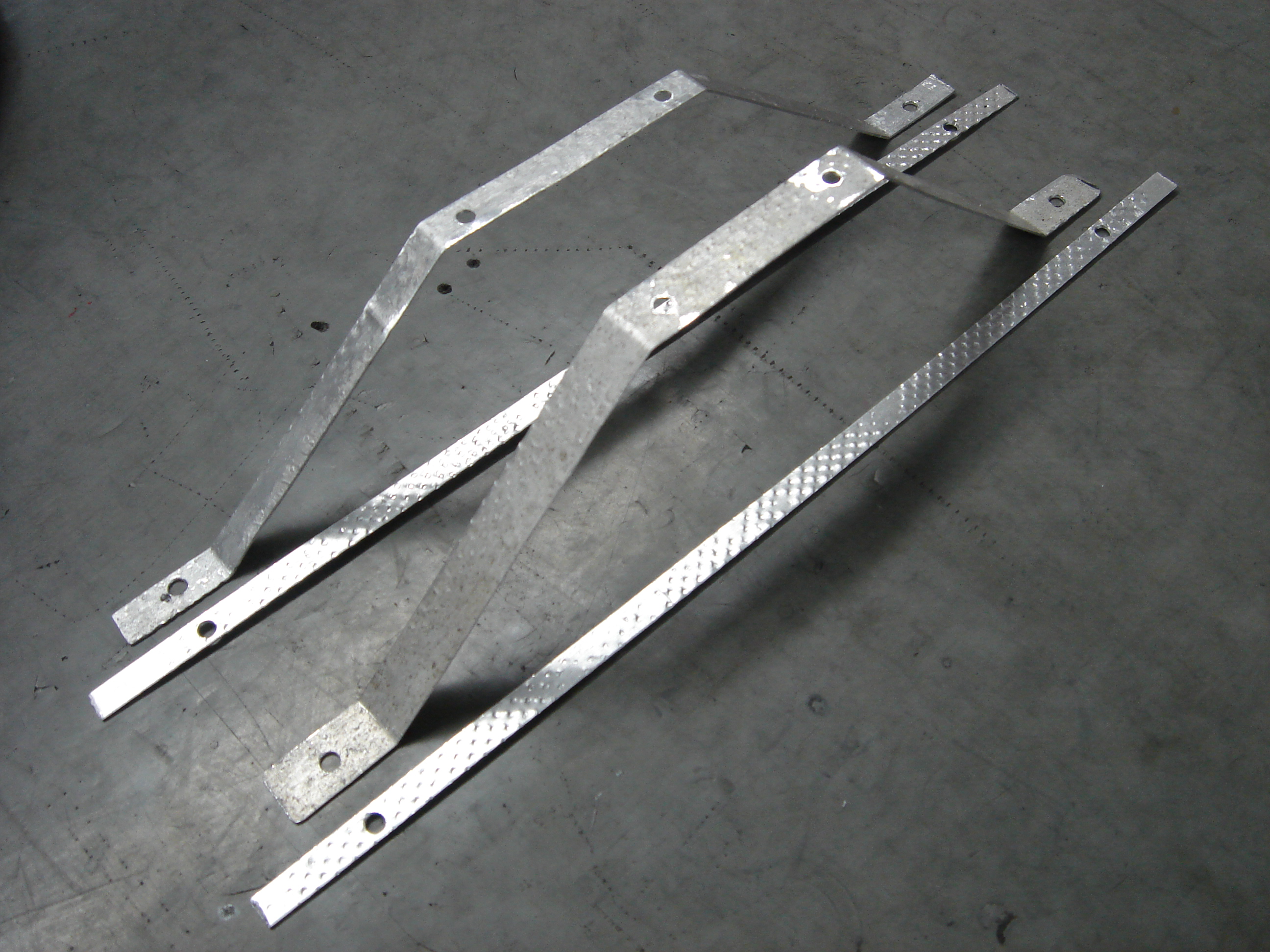

Para resolver este problema pegue uma chapa de alumínio da mesma espessura que a utilizada na confecção dos suportes e fixe-a junto aos suportes. Ele ajudará a impedir que o suporte venha a se torcer com o impacto da aterrissagem.
Veja exemplo na imagem á baixo.
Preparando-se para a fixação
Agora que você já possui os flutuadores e suportes, vamos providenciar alguns dispositivos que darão uma maior segurança a fixação.

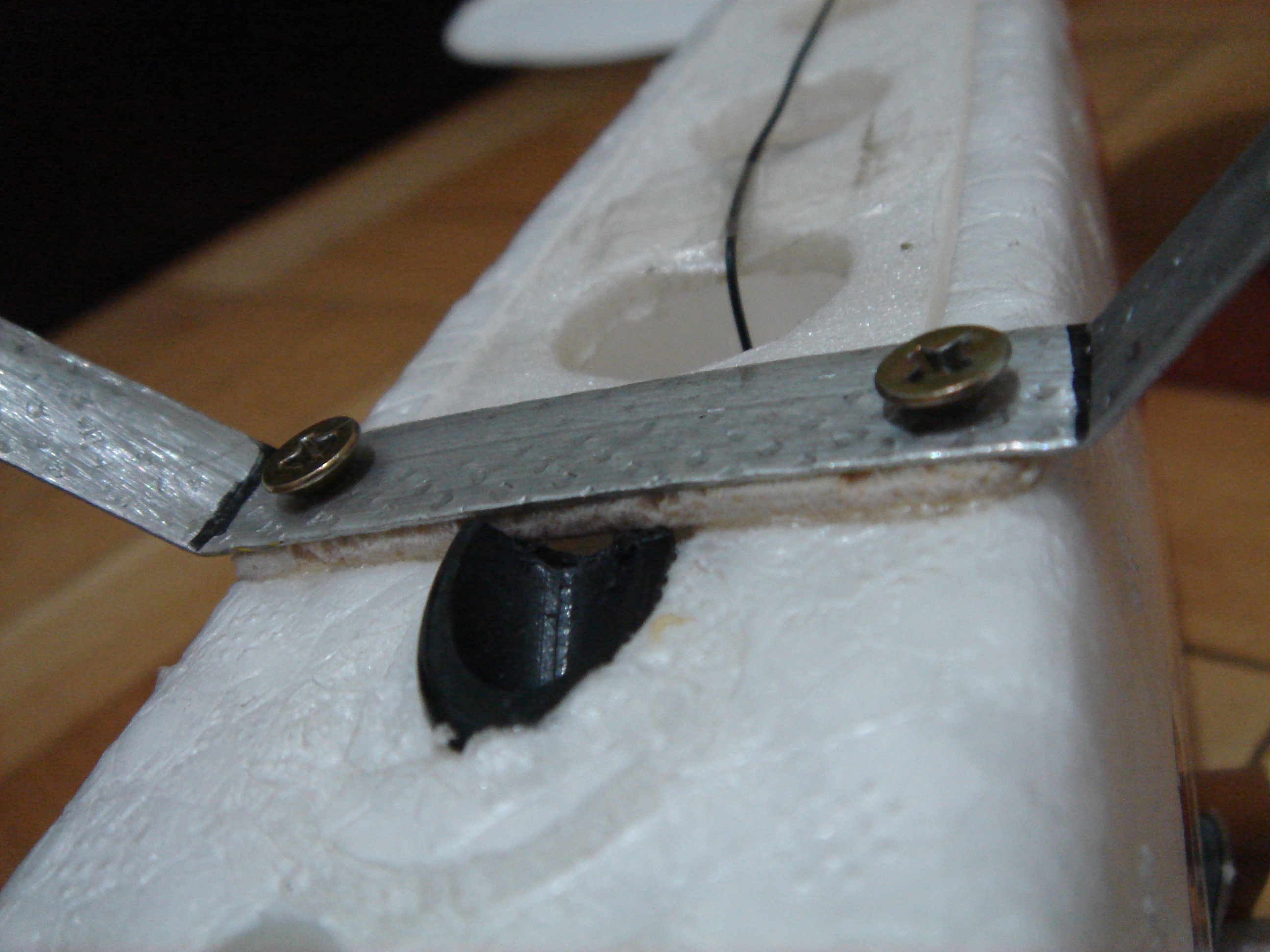

Na parte plástica onde se fixa o trem de pouso do Mini Super Cub, faça dois furos de um diâmetro menor que o dos parafusos.
Estes furos serão utilizados para você fixar o suporte dianteiro na aeronave.
Veja imagem á baixo.
(BREVE A IMAGEM ESTARÁ DISPONÍVEL)
Agora cole um pedaço de madeira balsa com 110mm(veja imagem) de distância como demonstra a imagem á baixo. Use Epoxi para colar.
Este pedaço de madeira balsa irá deixar a fixação do suporte traseiro mais rígida e segura.
Neste caso não é necessária a furação, já que quem fará o furo será o próprio parafuso.
Veja imagem á baixo.
Após ter os suportes fixados no aeromodelo é hora de prepararmos os flutuadores.
O “degrau” do flutuador deve estar a logo atrás CG do avião.
Este “degrau” serve para que se criem bolhas de ar em baixo do flutuador e o ajude a decolar.
Posicione o flutuador nas medidas correspondentes na imagem anterior.
No furo onde irá passar o parafuso, marque o posicionamento dos quatro furos.

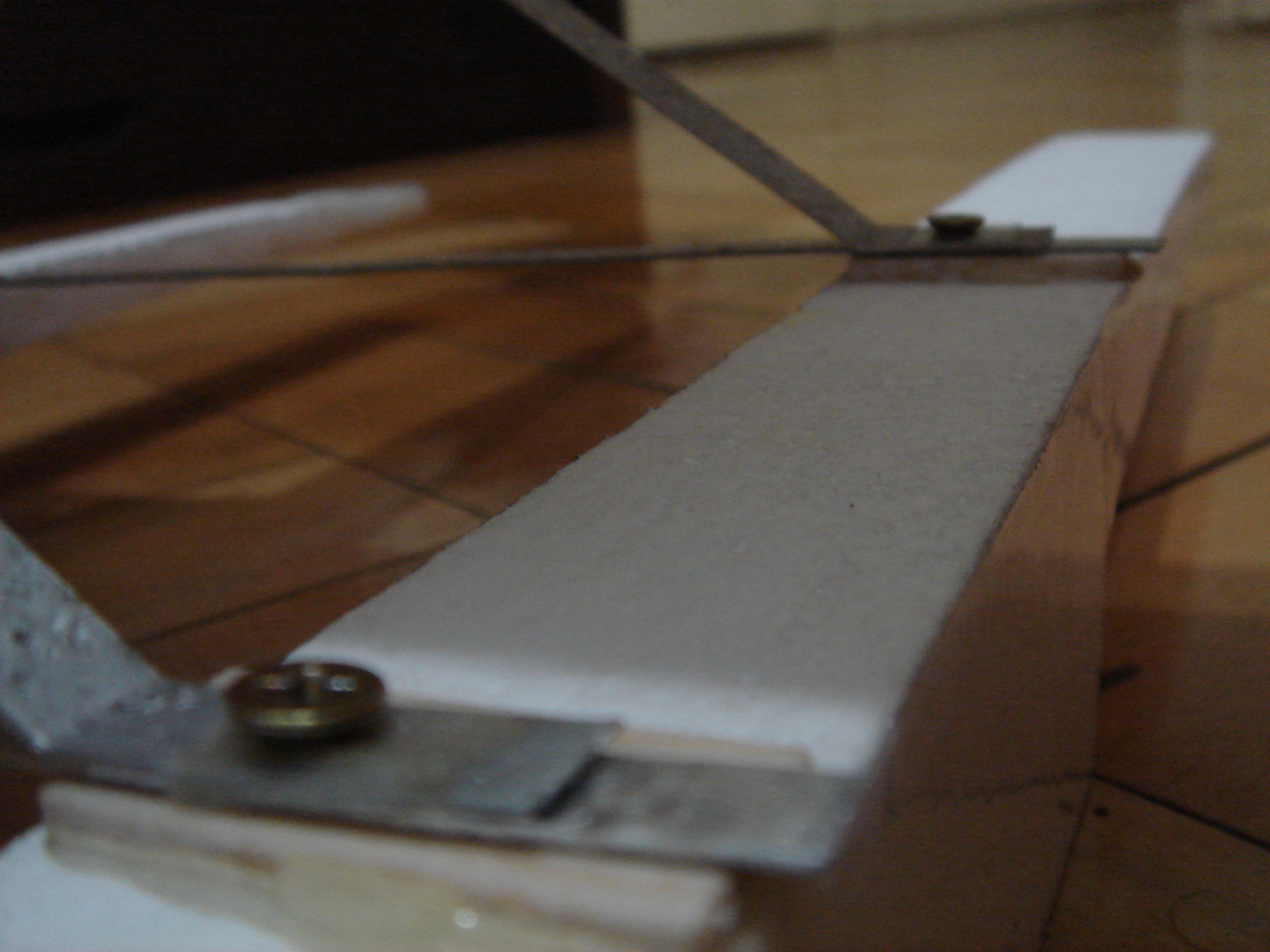

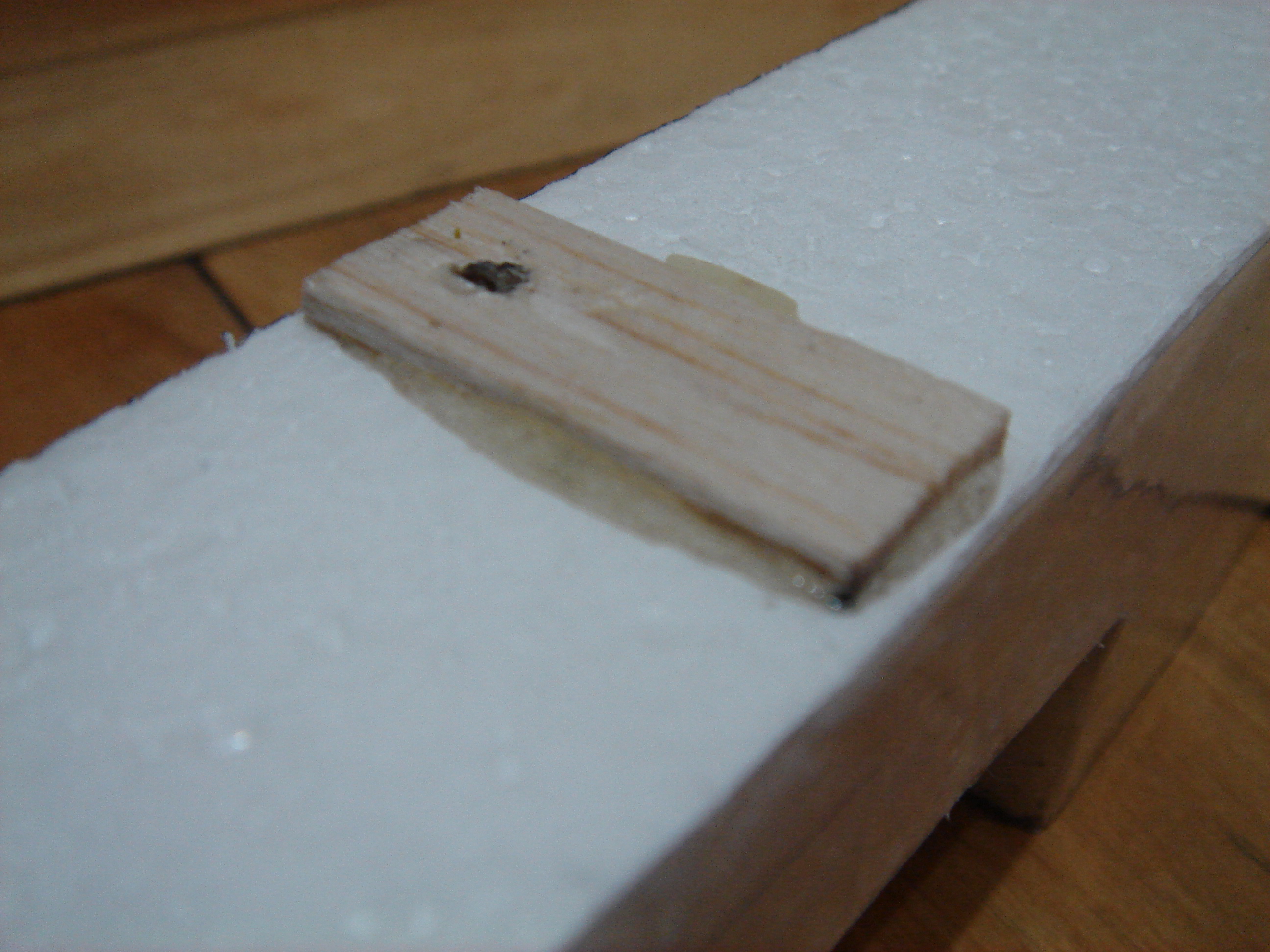

Retire os flutuadores e cole também com Epoxi um pedaço pequeno de madeira balsa pelo mesmo motivo que o usado no aeromodelo.
Veja exemplo na imagem á baixo.

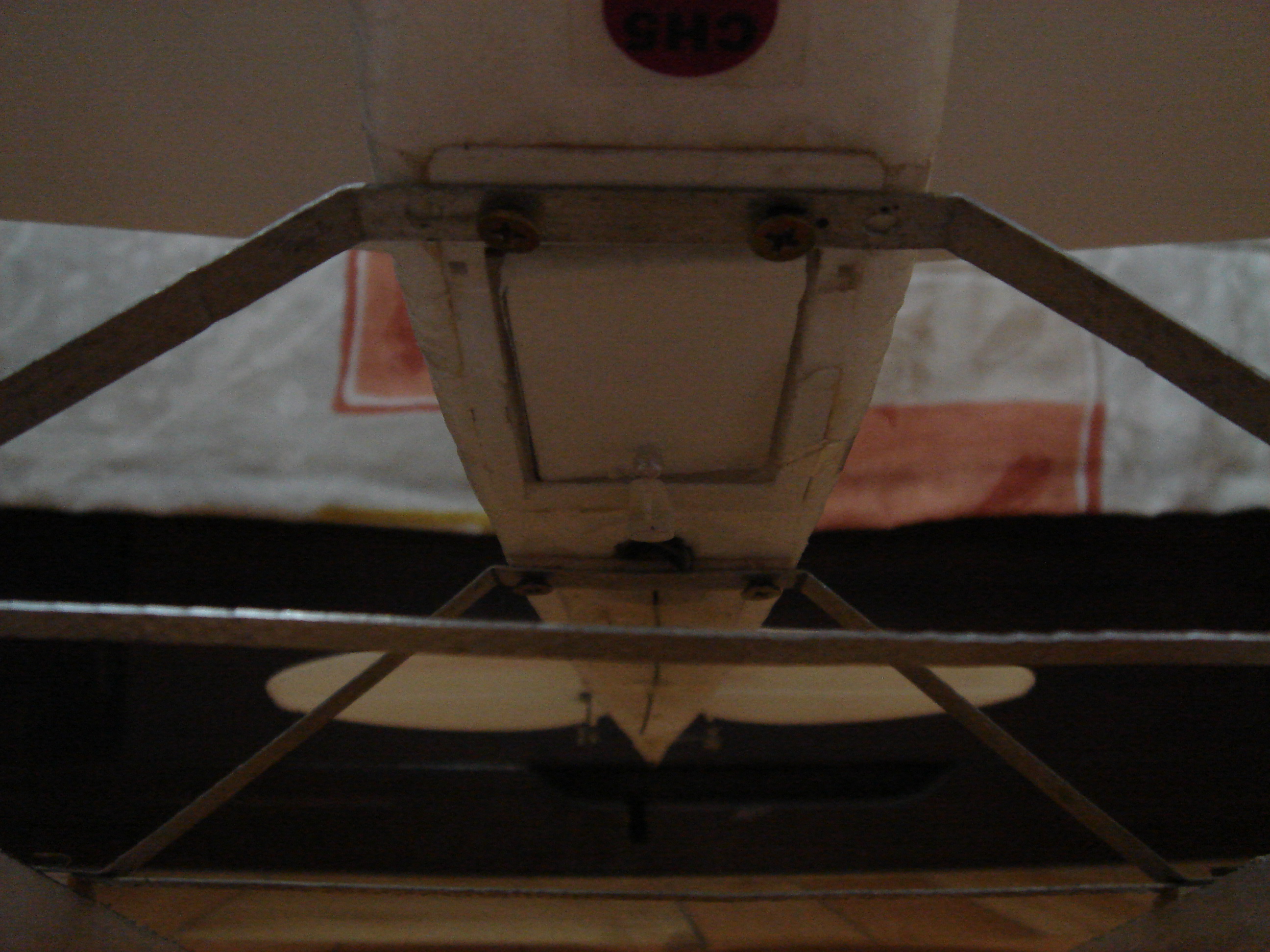

Feito isso é hora de fixar seus flutuadores!
Após fixá-los verifique o CG do avião. Ele não poderá ficar muito diferente do original, no máximo uns 6mm de distância.
DICAS
Uma dica que dou é colar alguma fita adesiva em um dos furos da carenagem que protege o avião. O furo que se localiza logo á baixo da hélice expõem os componentes elétricos do motor deixando-o muito vulnerável a respingos.
Veja exemplo na imagem á baixo.
Cuidado com pouso!
Procure encostar primeiro na superfície da água a parte traseira do flutuador. Isso irá assegurar sua aeronave de um possível "mergulho".

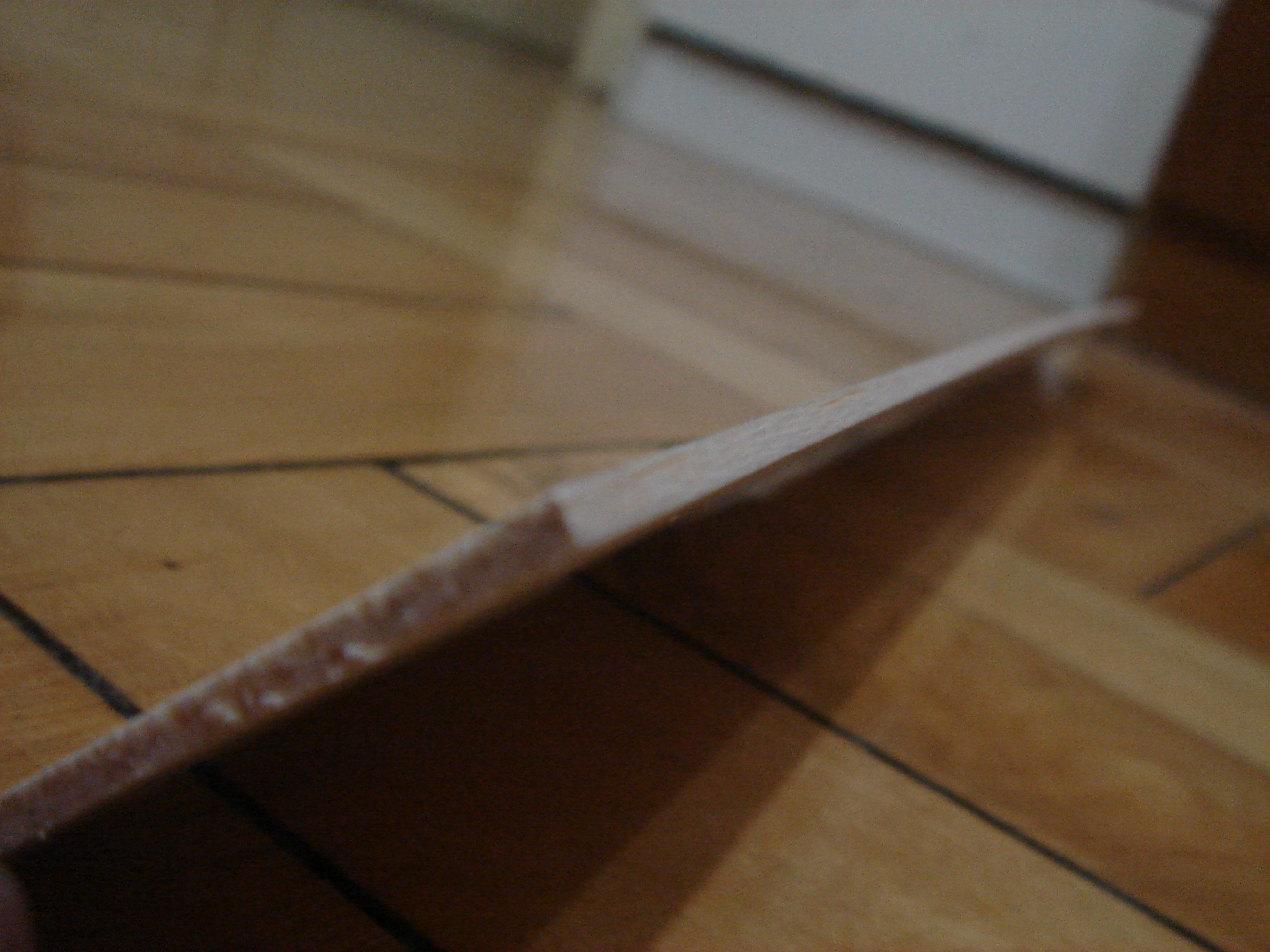

Minha última dica é fazer a tampa da bateria do aeromodelo de depron ou forma de pizza. Isso irá protejer os contatos eletrônicos dos respingos da água que são gerados na hora em que o aeromodelo ganha velocidade.
Veja imagem á baixo.
Pronto!
Seu Mini Super Cub está pronto para decolar de qualquer superfície aquática, que não contenha ondas, é claro!
